Bilaga - grundläggande beräkningar
2548/936 = 2,72 Mton malm/ha
2548/772 = 3,30 Mton malm/ha
koldioxid = (malm * Corg * Forg) / C molvikt * CO2 molvikt
Mton CO2/ha vid 10 % organiskt kol
0,957 = (2,72 * 0,10 * 0,96) / 12,011 * (12,011 + 2 * 15,999)
1,161 = (3,30 * 0,10 * 0,96) / 12,011 * (12,011 + 2 * 15,999)
Mton CO2/ha vid 11 % organiskt kol
1,052 = (2,72 * 0,11 * 0,96) / 12,011 * (12,011 + 2 * 15,999)
1,277 = (3,30 * 0,11 * 0,96) / 12,011 * (12,011 + 2 * 15,999)
Mton CO2/ha vid 12 % organiskt kol
1,148 = (2,72 * 0,12 * 0,96) / 12,011 * (12,011 + 2 * 15,999)
1,393 = (3,30 * 0,12 * 0,96) / 12,011 * (12,011 + 2 * 15,999)
Malmdjup i meter = ton malm per ha / hektar / densitet
108 = 2,72 * 1000000 / 10000 / 2,52
131 = 3,30 * 1000000 / 10000 / 2,52
Medeldensitet för alunskiffer i Häggån K1 är 2,52 ton/m3 (Malmbevisning v2, pdf sida 14).
Bilaga - beräkningar för ett dagbrott av samma storlek som utpekat område

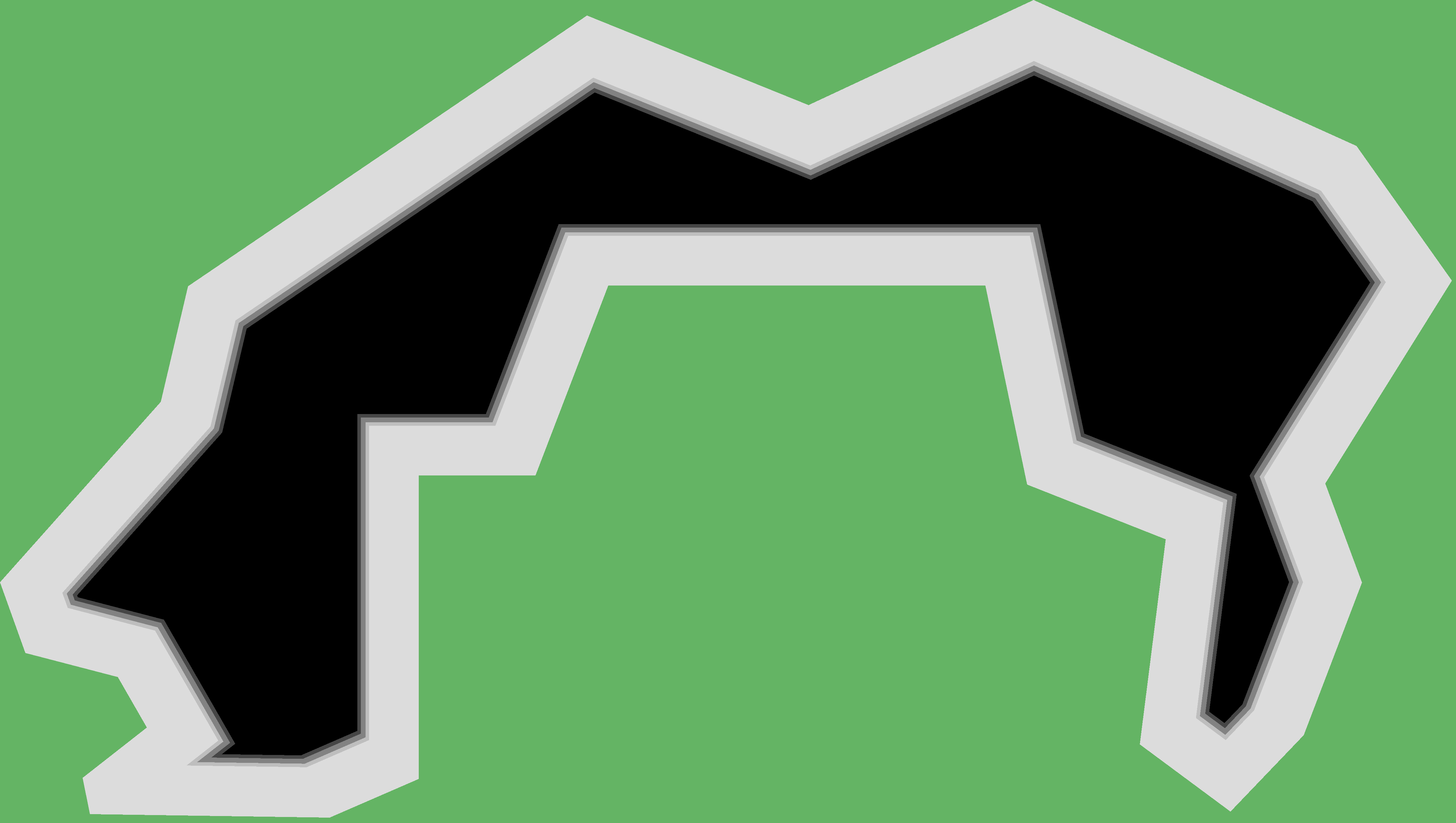

Dagbrott areal 157-183 168-194.png
(hela riksintresset på den karta som använts för nedanstående arealmätningar uppmättes till 558,52 ha)
Vald släntlutning är 41,4 grader vilket ger ett höjd/bredd-förhållande på 0,8816.
30 m kalksten och gråberg ovanpå malmen har valts som grundförutsättning.
(108 + 30) / 0,8816 = 157 m indrag av gräns (botten av dagbrottet)
(131 + 30) / 0,8816 = 183 m indrag av gräns (botten av dagbrottet)
311,24 ha med lodräta sidor (botten av dagbrottet vid -157 m)
272,73 ha med lodräta sidor (botten av dagbrottet vid -183 m)
0,3079 av slänten är malm vid 157 m bredd (mätt på genomskärningsbild) Dagbrott släntprofil 30 157.png
0,3326 av slänten är malm vid 183 m bredd (mätt på genomskärningsbild) Dagbrott släntprofil 30 183.png
(558,4 - 311,24) * 0,3079 + 311,24 = 387,34 ha malm (108 m djup med lodräta sidor)
(558,4 - 272,73) * 0,3326 + 272,73 = 367,74 ha malm (131 m djup med lodräta sidor)
Mton CO2 vid 10 % kolhalt och 108 m djup (936 ha)
0,957 * 387,34 = 370,68
1,161 * 387,34 = 449,70
Mton CO2 vid 10 % kolhalt och 131 m djup (772 ha)
0,957 * 367,74 = 351,93
1,161 * 367,74 = 426,95
Mton CO2 vid 11 % kolhalt och 108 m djup (936 ha)
1,052 * 387,34 = 407,48
1,277 * 387,34 = 494,63
Mton CO2 vid 11 % kolhalt och 131 m djup (772 ha)
1,052 * 367,74 = 386,86
1,277 * 367,74 = 469,60
Mton CO2 vid 12 % kolhalt och 108 m djup (936 ha)
1,148 * 387,34 = 444,67
1,393 * 387,34 = 539,56
Mton CO2 vid 12 % kolhalt och 131 m djup (772 ha)
1,148 * 367,74 = 422,17
1,393 * 367,74 = 512,26
387,34 * 2,72 = 1053,56 Mton malm vid 108 m djup (936 ha)
367,74 * 3,30 = 1213,54 Mton malm vid 131 m djup (772 ha)
Följande beräkningar och mätningar gäller 40 m kalksten och gråberg ovanpå malmen.
(108 + 40) / 0,8816 = 168 m indrag av gräns (botten av dagbrottet)
(131 + 40) / 0,8816 = 194 m indrag av gräns (botten av dagbrottet)
294,63 ha med lodräta sidor (botten av dagbrottet vid -168 m)
256,45 ha med lodräta sidor (botten av dagbrottet vid -194 m)
0,2683 av slänten är malm vid 168 m bredd (mätt på genomskärningsbild) Dagbrott släntprofil 40 168.png
0,2954 av slänten är malm vid 194 m bredd (mätt på genomskärningsbild) Dagbrott släntprofil 40 194.png
(558,4 - 294,63) * 0,2683 + 294,63 = 365,40 ha malm (108 m djup med lodräta sidor)
(558,4 - 256,45) * 0,2954 + 256,45 = 345,65 ha malm (131 m djup med lodräta sidor)
Följande gäller 40 m kalksten och gråberg ovanpå malmen, jämfört med 30 m.
100 - 365,40 / 387,34 * 100 = 5,66 % mindre malm vid 108 m djup
100 - 345,65 / 367,74 * 100 = 6,01 % mindre malm vid 131 m djup
Bilaga - beräkningar för hela det utpekade området (lodräta sidor)
Mton CO2 vid 10 % kolhalt
0,957 * 558,4 = 534,39
1,161 * 558,4 = 648,30
Mton CO2 vid 11 % kolhalt
1,052 * 558,4 = 587,44
1,277 * 558,4 = 713,08
Mton CO2 vid 12 % kolhalt
1,148 * 558,4 = 641,04
1,393 * 558,4 = 777,85
558,4 * 2,72 = 1518,85 Mton malm (936 ha)
558,4 * 3,30 = 1842,72 Mton malm (772 ha)
Bilaga - beräkningar för Häggån K1
64,7 Mton malm (Teknisk beskrivning, tabell 2, sida 18)
64,7 * 1000000 / 2,52 = 25674603 m3 malm
Utifrån de varierande djupuppgifterna har 150 m valts som en rimlig nivå för malmen.
25674603 / 150 / 10000 = 17,1 ha (lodräta sidor)
64,7 / 17,1 = 3,78 Mton malm/ha
Mton CO2/ha vid 12 % organiskt kol
1,596 = (3,78 * 0,12 * 0,96) / 12,011 * (12,011 + 2 * 15,999)
Sidan uppdaterades 2026-05-14
